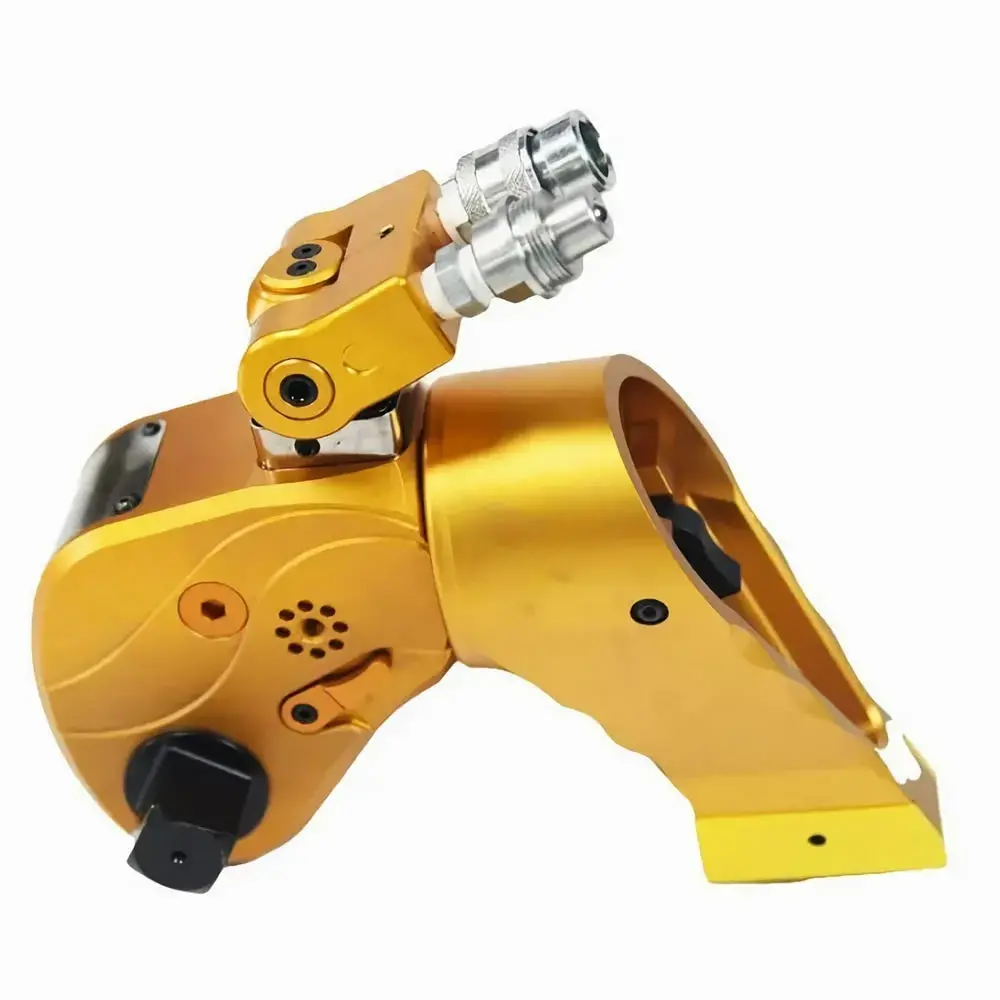

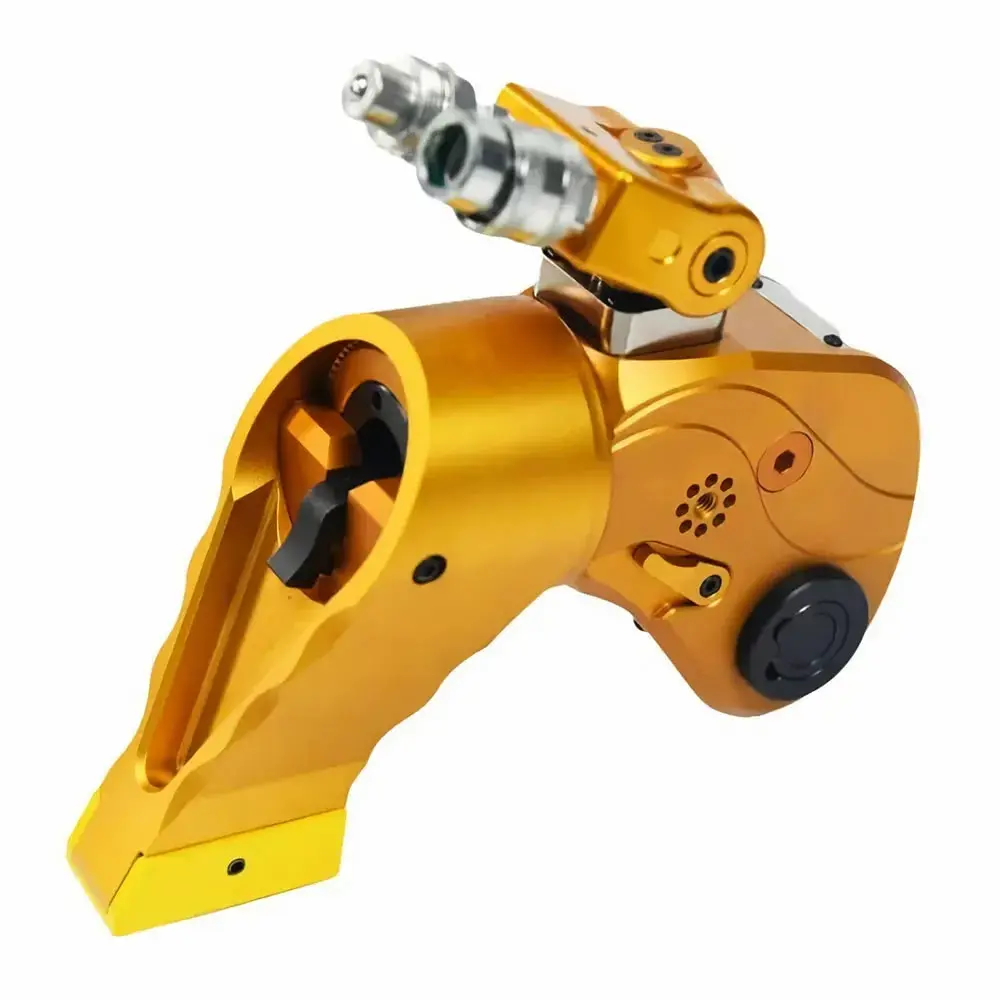

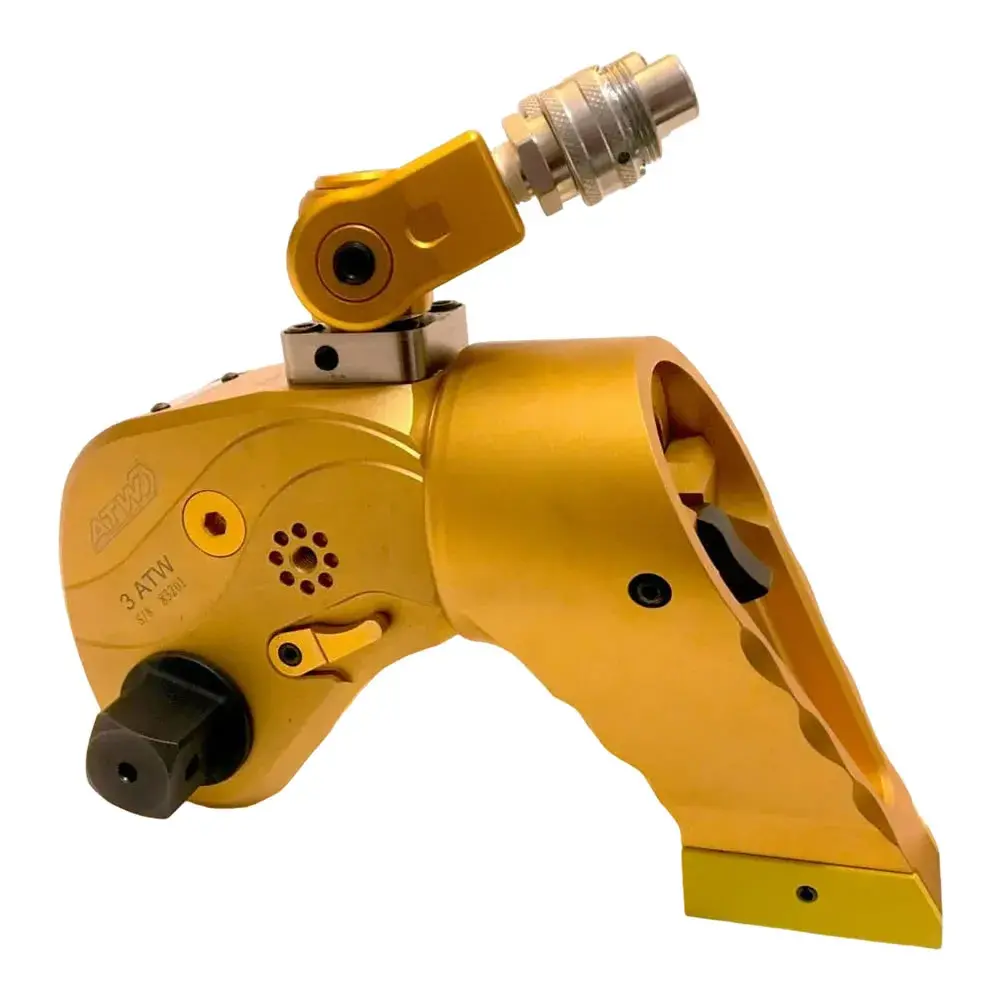

Llaves de Torque con Cuadrante
Llaves de Torque con Cuadrante - Imagen 2
Llaves de Torque con Cuadrante - Imagen 3
Llaves de Torque con Cuadrante - Imagen 4

Llaves de Torque con Cuadrante

Las llaves de torque hidráulico con cuadrante (eje de mando) permiten la posibilidad de utilizar la herramienta con distintos tipos y tamaños de tuerca.

Son el formato de llave de torque más común en la industria por sus rangos de trabajo y la posibilidad de utilizar distintos tamaños de bocallaves lo que la convierte un equipo versátil y económico.

Estas herramientas se encuentran disponible con capacidad de torque hasta 48666Nm (35700Ft.Lbs) y cuadrantes de ¾» a 2-1/2».

Con distintos accesorios las llaves pueden trabajar sobre tornillos tipo «Allen» y aplicaciones con puntos de reacción alejados.

Desde OTS nos enfocamos en el desarrollo de equipos de torque eficientes aplicando tecnologías optimizadoras de los procesos de bridado.

Categoría:
Pedir información

La serie ATWS es la llave dinamométrica hidráulica profesional que ATW/WREN extiende en el mercado internacional.

El material de las herramientas es una aleación de aluminio y titanio que hace que la llave peso ligero y alta resistencia.

La serie ATWS tiene 6 modelos con el rango de 183Nm a 48666Nm; cubre la mayor parte de tamaño de pernos siendo el más completo disponible en el mercado.

Todos los productos ATW/WREN cuenta con nuestro respaldo de servicio técnico.

Información técnica | Llaves de Torque con Cuadrante

– Presión máxima de trabajo de 700bar

– 6 modelos con rango de 183Nm a 48666Nm

– Articulación de acoplador de 360*185 grados

– El diseño compacto y ligero

– Cuerpo de aleación de aluminio-titanio, de alta intensidad.

– Nuevo sistema «locking coupler» en acopladora para un flujo de aceite más eficiente

Detalle de las llaves de Torque con Cuadrante



Modelo 1ATWS 3ATWS 5ATWS 8ATWS
Torque (N.m) 183~1837 451~4512 752~7528 1078~10780
Tamaño perno (M) 16~36 22~48 27~56 30~64
Peso (Kg) 2.5 5 8 11
Cuadrante 3/4” 1” 1-1/2” 1-1/2”
L1 135.5 169 202.5 220
L2 185.5 242 283.5 313
H1 50 68 80 90
H2 72 95 123 134
H3 95.5 127 149 167
H4 131 176.5 198.5 216.5
R 92 123.4 140 165
R1 26 34 39 47
R2 99 134 152 175
R3 33.5 40 46.5 52
Modelo 10ATWS 20ATWS 25ATWS 35ATWS
Torque (N.m) 1551~15516 2666~26664 3472~34725 4866~48666
Tamaño perno (M) 36~72 42~90 48~100 64~120
Peso (Kg) 15 26.5 35 50
Cuadrante 1-1/2” 2-1/2” 2-1/2” 2-1/2”
L1 242.5 302.5 313 361.5
L2 345.5 450 461 496.5
H1 100 120 137 153
H2 142 183 200 216
H3 182 220 247 282
H4 231.5 269.5 296.5 331.5
R 178 213 228 243.5
R1 51 59 66 77
R2 179 253.5 250.5 271
R3 58.5 71 72.5 89.5
